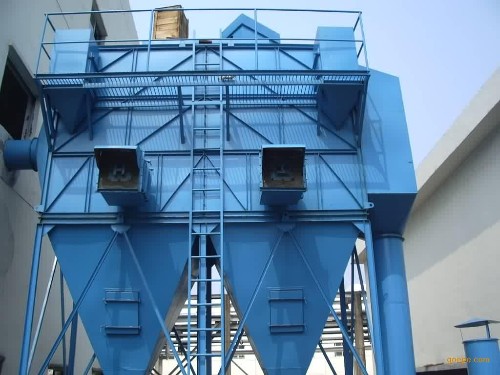

　　除塵器可以減少工廠加工制作產生的粉塵，而其內部結構以及備件卻很少有人知道，今天就和大家具體的介紹一下除塵器設備備件。

　　一、骨架

　　是除塵濾袋的肋骨，它應輕巧，便于安裝和維護，框架的質量直接影響濾袋的過濾狀態和使用壽命。

　　二、濾袋

　　是決定袋式除塵器除塵效率和工作溫度的關鍵配件，更換濾袋的費用又是袋式除塵器的主要維修費用，因此濾袋工作壽命關系到除塵器的運行狀態和成本，選擇合適的濾料和設計合理的結構就尤為重要了。

　　選擇除塵濾袋應根據氣體的溫度、濕度和化學特性；顆料物的大小、重量、外形、有否啄磨性以及含塵濃度、過濾速度、清灰方式、排放濃度和袋式除塵器的工作制度等因素綜合考慮。

　　三、卸灰閥

　　星型卸灰閥又稱星型卸料器，俗稱卸料器、卸灰閥，由帶有數片葉片的轉子葉輪、殼體、減速機及密封件組成。

　　主要安裝于除塵器的灰斗排灰，也可廣泛用于化工、冶金、礦山、機械、電力、糧食等行業的給料卸灰系統的卸料裝置。具有結構簡單、使用方便、易操作、運轉平穩、耗電量低、噪音小、使用壽命長等優點。

　　四、除塵濾筒

　　除塵濾筒是由一定長度挺括的濾料折疊成褶，首尾粘合而成的星形過濾筒。濾筒無籠骨，安裝簡便。濾筒的品種較多，有細而長與粗而短之分；

　　五、濾筒（濾袋）專用文氏管

　　濾筒專用文氏管是文丘里管的簡稱，文丘里效應的原理則是當風吹過阻擋物時，在阻擋物的背風面上方端口附近氣壓相對較低，從而產生吸附作用并導致空氣的流動。

　　文氏管的原理其實很簡單，它就是把氣流由粗變細，以加快氣體流速，使氣體在文氏管出口的后側形成一個“真空”區。它能用氣流實現粉料的輸送。作用就很多了，主要是利用它的射吸效應，比如吸塵器、粉末輸送、冷卻器、流量計、干燥器等等。化工行業的射吸泵也是這個原理，所以材質主要看應用場所了，有鐵的、鋁合金的、塑料尼龍的各式各樣了。

　　六、脈沖控制器

　　脈沖控制器是脈沖袋式除塵器進行脈沖噴吹清灰的電子控制器。脈沖控制器性能特點：控制儀輸出一個電信號持續時間稱脈沖寬度。控制儀輸出二個電信號之間的間隔時間稱脈沖間隔。控制儀可以根據清灰要求，調整脈沖寬度和脈沖間隔，對除塵器進行循序巡回定時清灰及定點噴吹。

　　控制儀由集成電路、LED顯示器、VMOS管等組成，集成度較高，工作穩定可靠，外殼采用儀表機殼，更適合安裝在儀表箱和控制柜上，用戶可按需求在1路至４８路任意選擇輸出，亦可跟據用戶實際需要設計提供特殊要求控制儀。

　　七、氣包容量的確定

　　最近做個布袋除塵器設計，布袋矩陣排列12X12，布袋長度7.8m，直徑155mm。

　　看每個閥需要多少升的壓縮氣體，每次噴吹多少個閥Ｎ個閥 * 壓縮氣體／個＝立方米，考慮到脈沖間隔及脈沖寬度，（Ｎ個閥*壓縮氣體／個＝立方米）／（噴吹間隔＋噴吹寬度）＝立方米／秒  ，折合成立方米／時，立方米／秒*３６００＝你所需要的氣體量，考慮到安全系數，乘以１。２－１。４的安全系數即可。

　　我會建議144條濾袋改用16X9布置。每個3“淹沒閥噴吹16條155X7800濾袋，需要噴吹壓力大概4公斤。每閥次噴吹量約600升。當噴吹后瞬間，氣包的壓力不宜下降超過30%（低于2.8公斤）。這樣氣包內的剩余壓力能夠保證脈沖閥的快速關閉。這系統需要氣包容量=400升左右。

　　如果需要同時噴吹2個閥，建議在2個不同的氣包，不同的氣室進行噴吹，這樣就不會產生補氣不足和瞬間排放太高的現象。

　　氣包的工作最小容量為單個脈沖閥噴吹一次后，氣包內的工作壓力下降到原工作壓力的70%。在進行氣包容量的設計時，應按最小容量進行設計，確定氣包的最小體積，然后在此基礎上，對氣包的體積進行擴容。氣包體積越大，氣包內的工作氣壓就越穩定。我們也可以先設計氣包的規格，然后用最小工作容量進行校正，設計容量要大于（最好遠遠大于）最小工作容量，一般來說，氣包工作容量為最小容量的2～3倍為好。

　　氣包結構強度的設計——參考《鋼制壓力容器》/ GB 150.1～150.4-2011進行。

　　要注意同一氣包最好不要同時開啟多個脈沖閥，以防補氣不足，氣包內壓力損失過大。設定合理的脈沖噴吹順序，每次噴吹最好是先開啟每個氣包上的1個閥，噴吹周期大概是0.1~0.2s, 一般都是0.15s為宜，每次噴吹氣包壓力降不要超過30％，還要保證噴吹間隔內，管路的壓縮空氣能夠補足前一次噴吹時耗掉的壓縮空氣，設置合理的噴吹間隔和噴吹次序。

　　縮空氣的量（Q）（NL/min）可以按照以下公式計算：

　　Q=（Q1×AV/tp） ×60

　　式中：   tp——脈沖的時間間隔

　　Q1——每個脈沖和閥門的空氣消耗量

　　AV ——每次噴吹多少個閥

　　氣包的大小由你所用的脈沖閥及單次噴吹時間決定， 上面一個哥們也說了 噴吹完后，氣包壓降不超過30%。

　　一般這種行噴選3寸脈沖閥 ，噴吹時間一般0.2MS，噴吹壓力3公斤，查表（上面有下載） 可得出365NL  我們依據400NL，400/0.3=1200，換算成3公斤壓力下，那么就是 400 L那么你的氣包至少也要 0.4m3。

　　氣包一般用方管或 無縫鋼管做，你看你單室有多寬， 這樣你的氣包截面積就出來了。

　　風機配套件基本知識

　　風機機組的配套件一般包括以下組件：

　　驅動機（包括異步電動機、同步電動機等）；

　　傳動裝置（包括軸承座、滾動軸承、滑動軸承、聯軸器、皮帶輪、三角皮帶以及罩殼等）；

　　風量調節裝置（包括進出口閥門和電動執行器、氣動執行器、電液執行器）；

　　調速裝置（包括液力偶合器、減速機、變頻器）；

　　潤滑裝置；密封裝置；冷卻裝置；過濾消音裝置；進出口軟連接；風機啟動方式和在線檢測裝置。

　　通過對設備備件的介紹，可以很清楚的了解到相關方面的知識，還是漲姿勢了。
