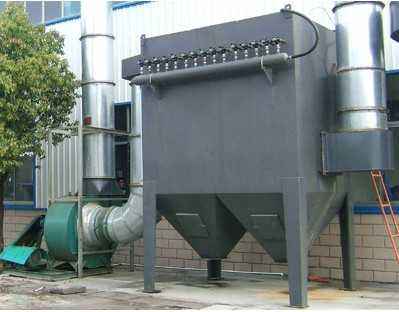

除塵器是一種分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰（即所謂離線清灰）的袋式除塵器。它與一般除塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰（即所謂再線清灰），而其它各排濾袋仍進行過濾。即清灰與過濾同時在一室中混合進行，清灰下的粉塵二次飛揚，部分會被相鄰濾袋收去，不利于含塵濃度較大的氣體過濾。

除塵器的主要部件及功能

1、支柱框架和扶梯平臺

支柱框架是支撐整臺除塵器重量的主要鋼結構，它還將風載、地震荷載等可變荷載傳遞到地基，保證除塵設備的安全運行，扶梯平臺是為了使整臺設備運行正常，而需對設備進行必要的周期性的檢查和維修工作而設置的。

2、灰斗組件和中箱體

灰斗組件和中箱體共同組成含塵煙氣的過濾區，灰斗組件由灰斗、導流板、人孔門、電熱裝置、空氣炮、捅灰孔組成，灰斗是用來暫時儲存粉塵的裝置，其內部裝有導流板，可以起到預除塵和合理分配煙塵的目的，灰斗中的粉塵要及時清理干凈，中箱體是整臺設備的主要過濾區，其內部安裝了濾袋組件。

3、上箱體

上箱體內部有花板，花板將中箱體和上箱體分隔開，同時花板還是固定濾袋組件的部件，花板是檢修和更換噴吹管和濾袋組件的平臺。

4、噴吹系統

它包括電磁閥、集氣管、放水閥、壓力表、噴吹彎管和噴吹管，噴吹管安裝在上箱體內部，集氣管安裝在上箱體上方，噴吹彎管穿過上箱體頂蓋連接噴吹管和集氣管，其主要作用是清除濾袋上的粉塵。

5、離線裝置

離線裝置主要由氣缸、連桿和閥蓋等組成。其主要作用是使單個倉室離線噴吹和離線檢修。

6、旁路裝置

旁路裝置主要由氣缸、連桿、閥蓋、閥座和密封件等組成。其主要作用是在鍋爐“四管”爆裂、煙氣溫度過高、鍋爐投油運行等情況時，讓煙氣不通過過濾區域，直接從旁通裝置排出除塵器出口，從而達到保護濾袋的目的。

7、管路系統

它包括截止閥、球閥、減壓閥、安全閥、二位五通電磁閥、空氣過濾器和氣動三聯件等部件。管路系統是為噴吹系統、離線閥和空氣炮提供能源的裝置。

8、濾袋組件

濾袋組件由濾袋和袋籠組成，它們由上箱體內部的花板固定，懸掛在中箱體內部，濾袋的作用是捕集煙氣中的粉塵，袋籠是支撐濾袋的，防止負壓將濾袋吸扁。

9、手動調節閥

手動調節閥的作用是在除塵器單個倉室須要檢修時，將相應的倉室與煙氣隔斷。

10、空氣炮

它包括電磁閥、氣包、連接管、放水閥和壓力表，其主要作用是在灰斗內有粉塵集聚，導致輸灰不暢時，利用空氣炮噴出的壓縮氣體裝集聚的粉塵沖散，使輸灰順暢。

11、總差壓計和檢漏裝置

總差壓計和檢漏裝置主要由差壓計和球閥組成，總差壓計測量的是除塵器總的阻力，檢漏裝置實際上檢測的是花板上下之間的壓差。
